เอซี-500ดี

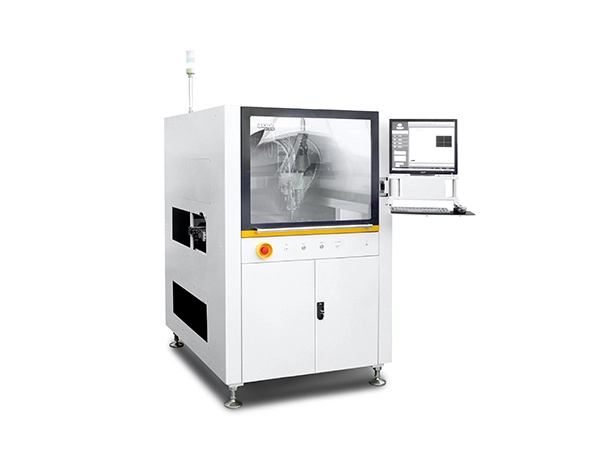

AC-500D เป็นระบบการเคลือบขนาดใหญ่ที่ออกแบบมาสำหรับการผลิตที่มีกำลังการผลิตปานกลาง
ซีรีส์ AC เป็นระบบการผลิตอัจฉริยะที่พัฒนาโดย Axxon สำหรับการใช้งานด้านการเคลือบและการจ่ายแบบสัมผัส รองรับการรวมโมดูลการตรวจสอบแบบวงปิดต่างๆ และเหมาะอย่างยิ่งสำหรับการผลิตทั้งแบบอินไลน์และแบบเป็นชุด ด้วยการปรับปรุงและการตรวจสอบความถูกต้องของตลาดเป็นเวลาหลายปี ซีรีส์ AC สามารถตอบสนองความต้องการการเคลือบตามแบบที่มีความแม่นยำในอุตสาหกรรมต่างๆ ได้สำเร็จ โดยนำเสนอโซลูชันที่ยืดหยุ่นและไม่เหมือนใคร โดยเฉพาะอย่างยิ่งสำหรับการใช้งานการเคลือบแบบเลือกสรรที่เกี่ยวข้องกับรูปทรงที่ซับซ้อนและโซนป้องกันจำนวนมากในภาคส่วนต่างๆ เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค อุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ และเครื่องใช้ในบ้าน

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติผลิตภัณฑ์

แพลตฟอร์มการเคลื่อนไหวที่มีความแม่นยำสูง

• โครงเชื่อมแบบรวมที่มีความแม่นยำสูงช่วยให้มั่นใจในความเสถียรของความแม่นยำในการเคลื่อนไหวในระยะยาว

• ใช้บอลสกรูนำเข้าที่มีความแม่นยำนำเข้าเพื่อรับประกันความแม่นยำในการเคลื่อนไหวสูงและการทำงานที่เงียบ

• มีการควบคุมวงปิดเซอร์โวมอเตอร์; ความละเอียดขั้นต่ำ 0.002 มม. ความเร็วสูงสุด 800 มม./วินาที และความสามารถในการทำซ้ำ ±0.025 มม.

อุปกรณ์อินไลน์

• ติดตั้งโซ่สแตนเลสที่มีหมุดขยายขนาด 3 มม./5 มม. ความสามารถในการรับน้ำหนักได้ถึง 10 กก

• การออกแบบป้องกันสำหรับโซ่ติดตามป้องกันการปนเปื้อนของกาว

• แทร็กส่วนเดียวหรือสองส่วนเสริมเพื่อให้ตรงตามข้อกำหนดรอบเวลา (CT) ที่แตกต่างกัน

• โปรไฟล์แทร็กมีผิวเคลือบอะโนไดซ์แบบแข็งเพื่อความทนทานที่เหนือกว่า

ระบบซอฟต์แวร์

• ส่วนต่อประสานที่ใช้งานง่าย; ใช้งานง่ายและง่ายต่อการเรียนรู้

• รองรับการสลับภาษาจีน/อังกฤษเพื่อตอบสนองความต้องการด้านภาษาที่หลากหลาย

• มีคุณลักษณะหลากหลาย; รองรับการตรวจสอบพารามิเตอร์กระบวนการต่างๆ แบบวงปิด

• รองรับการเขียนโปรแกรมออนไลน์และออฟไลน์เพื่อให้เหมาะกับความต้องการการปฏิบัติงานในสถานที่ที่แตกต่างกัน

• สามารถขยายได้เพื่อรวมระบบตรวจสอบย้อนกลับการผลิต MES

ระบบการมองเห็น

• รองรับการวางตำแหน่งเครื่องหมายไว้วางใจตาม CCD เพื่อรับรองความแม่นยำในการเคลือบและความเสถียรในการผลิต

• การชดเชยการมองเห็นอัตโนมัติด้วยซอฟต์แวร์ช่วยลดข้อผิดพลาดด้านตำแหน่งที่เกิดจากการวางแนวบอร์ดไม่ตรงได้อย่างมีประสิทธิภาพ

• รองรับการเขียนโปรแกรม CCD ซึ่งช่วยลดค่าใช้จ่ายด้านเวลาที่เกี่ยวข้องกับการสอนด้วยตนเองได้อย่างมาก

ข้อมูลจำเพาะ

พารามิเตอร์พื้นฐาน	เอซี-500ดี
พลัง	220V, 2.2kW, 10A, 50/60 เฮิรตซ์
ความกดอากาศ	80 psi (5.5 บาร์)
ขนาด	1194×1462×1610มม. (กว้าง×ลึก×สูง)
น้ำหนักเครื่อง	700กก
ข้อกำหนดด้านไอเสีย	เส้นผ่านศูนย์กลาง 200 มม. การไหลของอากาศ ≥13m³/นาที
วิธีการปรับความกว้าง	ไฟฟ้า
โปรโตคอลการสื่อสาร	สเมมา
พื้นที่จ่ายยา	L750×W600mm (วาล์วเดี่ยว)
	ยาว650×กว้าง600มม. (V-5000 + V-420)
	L650×W550mm (V-5000 เอียง + V-420)
ความเร็วแกน X/Y	800 มม./วินาที
สูงสุดแกน X/Y การเร่งความเร็ว	0.8ก
การทำซ้ำแกน X / Y / Z	± 25μm, 3σ
ระบบขับเคลื่อนแกน X/Y/Z	เซอร์โวมอเตอร์ บอลสกรู
ความเร็วแกน Z	300 มม./วินาที
สูงสุดแกน Z การเร่งความเร็ว	0.3ก
ความสามารถในการรับน้ำหนักของสายพานลำเลียง	10 กก
นาที. ความกว้างของบอร์ด	50มม
สูงสุด ความกว้างของบอร์ด	650มม
สูงสุด ความยาวกระดาน	700มม
นาที. การกวาดล้างขอบบอร์ด	5มม
สูงสุด ความสูงของส่วนประกอบ	100 มม. เหนือและใต้พื้นผิวสายพานลำเลียง
ความสูงของสายพานลำเลียง	900±20มม
ความเร็วสายพานลำเลียง	2-5 ม./นาที
ทิศทางการลำเลียง	ซ้าย → ขวา, ขวา → ซ้าย
ความสูงของแทร็กกลับด้านล่าง	ระยะห่างจากรางลำเลียง 500 มม
