• โครงเชื่อมแบบรวมที่มีความแม่นยำสูงช่วยให้มั่นใจในความเสถียรของความแม่นยำในการเคลื่อนไหวในระยะยาว
• ใช้บอลสกรูนำเข้าที่มีความแม่นยำนำเข้าเพื่อรับประกันความแม่นยำในการเคลื่อนไหวสูงและการทำงานที่เงียบ
• มีการควบคุมวงปิดเซอร์โวมอเตอร์; ความละเอียดขั้นต่ำ 0.002 มม. ความเร็วสูงสุด 1,000 มม./วินาที และความสามารถในการทำซ้ำ ±0.025 มม.
• ติดตั้งโซ่สแตนเลสที่มีหมุดขยายขนาด 3 มม./5 มม. ความสามารถในการรับน้ำหนักได้ถึง 10 กก
• การออกแบบป้องกันสำหรับโซ่ติดตามป้องกันการปนเปื้อนของกาว
• แทร็กแบบส่วนเดียวหรือสองส่วนเสริมเพื่อให้ตรงตามข้อกำหนด Cycle Time (CT) ที่แตกต่างกัน
• โปรไฟล์แทร็กมีผิวเคลือบอะโนไดซ์แบบแข็งเพื่อความทนทานที่เหนือกว่า
• ส่วนต่อประสานที่ใช้งานง่าย; ใช้งานง่ายและง่ายต่อการเรียนรู้
• รองรับการสลับภาษาจีน/อังกฤษเพื่อตอบสนองความต้องการด้านภาษาที่หลากหลาย
• มีคุณลักษณะหลากหลาย; รองรับการตรวจสอบพารามิเตอร์กระบวนการต่างๆ แบบวงปิด
• รองรับการเขียนโปรแกรมออนไลน์และออฟไลน์เพื่อให้เหมาะกับความต้องการการปฏิบัติงานในสถานที่ที่แตกต่างกัน
• สามารถขยายได้เพื่อรวมระบบตรวจสอบย้อนกลับการผลิต MES
• รองรับการวางตำแหน่งเครื่องหมายไว้วางใจตาม CCD เพื่อรับรองความแม่นยำในการเคลือบและความเสถียรในการผลิต
• การชดเชยการมองเห็นอัตโนมัติด้วยซอฟต์แวร์ช่วยลดข้อผิดพลาดด้านตำแหน่งที่เกิดจากการวางแนวบอร์ดไม่ตรงได้อย่างมีประสิทธิภาพ
• รองรับการเขียนโปรแกรม CCD ซึ่งช่วยลดเวลาและค่าแรงที่เกี่ยวข้องกับการสอนด้วยตนเองได้อย่างมาก

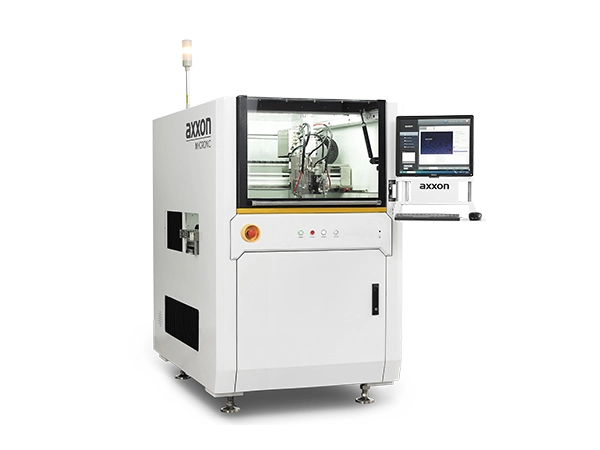

| พารามิเตอร์พื้นฐาน | เอซี-600ดี |
| พาวเวอร์ซัพพลาย | 220V 50/60Hz 2.5KW |
| ความกดอากาศ | 80psi (5.5bar) |
| ขนาด | 1290*1480*1720 มม. (กว้าง * ลึก * สูง) |
| น้ำหนัก | 900กก |
| ข้อกำหนดด้านไอเสีย | เส้นผ่านศูนย์กลาง 200 มม. การไหลของอากาศ >13 ลบ.ม./นาที |
| โปรโตคอลการสื่อสาร | สเมมา |
| พื้นที่จ่ายยา | L650 x W450mm (วาล์วเดี่ยว) |
| ยาว560 x กว้าง450มม. (V-5000 + V-420) | |
| ยาว560 x กว้าง380มม. (V-5000 เอียง + V-420) | |
| การรับรองมาตรฐาน | CE/UL |
| ระบบขับเคลื่อน | Servo motor + ball screw |
| การเดินทางในแกน X | 760มม |
| การเดินทางในแกน Y | 640มม |
| การเดินทางในแกน Z | 100มม |
| ความเร็วแกน X / Y | 1,000 มม./วินาที |
| ความเร่งแกน X/Y | 0.8ก |
| ความเร็วแกน Z | 300 มม./วินาที |
| ความเร่งแกน Z | 0.3ก |
| การทำซ้ำแกน X / Y / Z | ± 25μm @ 3σ |
| วิธีการควบคุม | พีซีอุตสาหกรรม + การ์ดควบคุมการเคลื่อนไหว |
| ความสูงของสายพานลำเลียง | 870–950มม |
| ความเร็วสายพานลำเลียง | 400 มม./วินาที |
| Width Adjustment Method | ปรับความกว้างอัตโนมัติ |
| ช่วงความกว้าง | 40–500 มม |
| ความกว้างขอบกระดานขั้นต่ำ | 3 มม |
| ความยาวกำลังการผลิตผลิตภัณฑ์ราง | 1200 มม. (ส่วนเดียว) / 450 มม. (สองส่วน) |
| ความสามารถในการรับน้ำหนักของราง | 10 กก |
| ความสูงของระยะห่างจากบอร์ด | ด้านบน: 100 มม. / ด้านล่าง: 100 มม |
