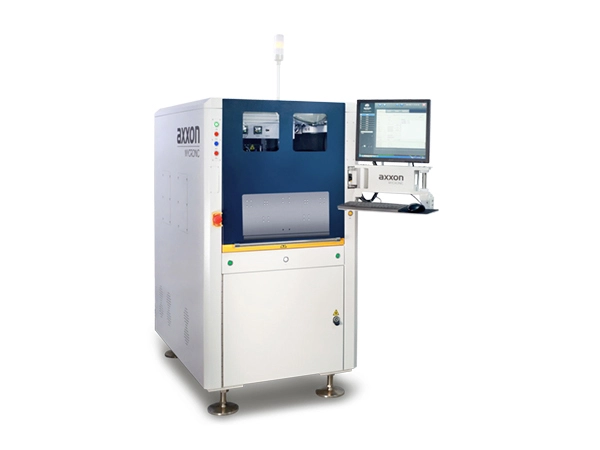

ไอ400ที

ในระหว่างการทำงานของระบบการจ่าย Ai400T งานการวางตำแหน่งและการจ่ายผลิตภัณฑ์จะถูกแยกออกเป็นสองสถานีที่แตกต่างกันซึ่งทำงานแบบขนาน จึงช่วยเพิ่มประสิทธิภาพ

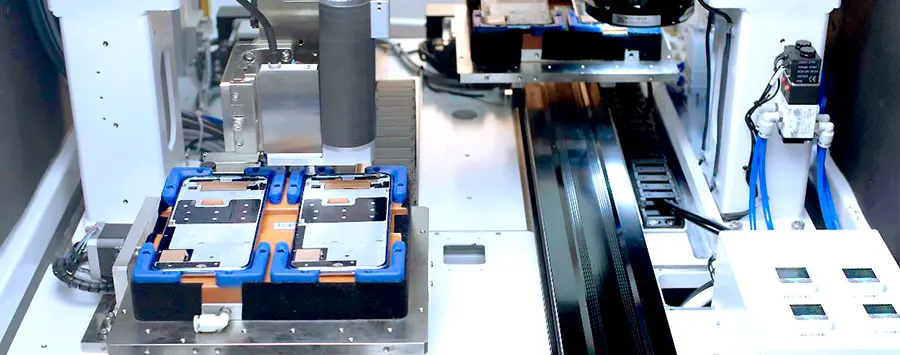

เมื่อป้อนผลิตภัณฑ์เข้าไปในเครื่องแล้ว อันดับแรกจะเคลื่อนไปยังสถานีระบุเพื่อกำหนดตำแหน่งด้วยสายตา ซึ่งเกี่ยวข้องกับการจดจำเครื่องหมายที่ไว้วางใจได้ หรือการตรวจจับขอบตรงและส่วนโค้งเพื่อระบุตำแหน่งหรือการเสียรูปของผลิตภัณฑ์ จากนั้นจึงไปยังสถานีจ่าย ซึ่งการดำเนินการจ่ายจะดำเนินการตามเส้นทางที่วางแผนไว้ที่สถานีระบุ

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติกระบวนการ

ประสิทธิภาพสูงและต้นทุนต่ำ การทำงานแบบขนานแกน Y แบบคู่เพื่อประสิทธิภาพสูง ระบบกำหนดตำแหน่งด้วยภาพอันทรงพลังที่ทำการจ่ายยาตามเส้นทางที่วางแผนไว้ตามเวิร์กสเตชันที่ได้รับการยอมรับ

ข้อมูลจำเพาะ

ข้อมูลจำเพาะ	ไอ400ที
ข้อกำหนดด้านพลังงาน	ไฟฟ้ากระแสสลับ 230V, 11A, 50Hz, 2.5KW
ข้อกำหนดด้านแรงดันอากาศ	90psi (6bar)
ขนาด	800 x 1150 x 1500 มม. (กว้าง x ลึก x สูง)
น้ำหนัก	650กก
พื้นที่จ่ายยา	กว้าง x ลึก = 490 x 210 มม. (ไม่มีการกำหนดค่าพิเศษ)
สูงสุด ขนาดพื้นผิว	กว้าง x ลึก = 210 x 210มม
ความหนาของพื้นผิว	<40 มม
ความแม่นยำของตำแหน่ง	± 30μm @ 3σ (X, Y), ± 10μm @ 3σ (Z)
การทำซ้ำ	± 15μm @ 3σ (X, Y), ± 5μm @ 3σ (Z)
ความเร็วสูงสุด	600 มม./วินาที (X, Y)
อัตราเร่งสูงสุด	0.6 ก. (X, Y)
ระบบขับเคลื่อนแกน X/Y/Z	เซอร์โวมอเตอร์ AC พร้อมบอลสกรูที่มีความแม่นยำและการควบคุมแบบวงปิด
ประเภทแหล่งกำเนิดแสง	แหล่งกำเนิดแสงรวม
