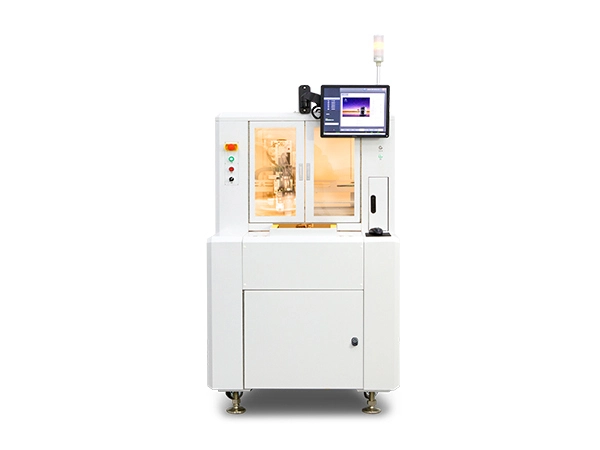

AM300Q

AM300Q เป็นระบบจ่ายแบบประสานกัน 5 แกนแบบไม่สัมผัส ออกแบบมาสำหรับการใช้งาน เช่น การจ่ายขอบด้านข้างบนหน้าจอ กรอบตรงกลาง และอุปกรณ์สวมใส่ได้ สามารถใช้งานร่วมกับเจ็ทวาล์วนิวแมติกและวาล์วเพียโซอิเล็กทริกที่เป็นกรรมสิทธิ์ ช่วยให้สามารถตอบสนองข้อกำหนดกระบวนการจ่ายแบบกำหนดเองได้
ติดตั้งระบบควบคุมการเคลื่อนไหวแบบประสานงาน 5 แกนประสิทธิภาพสูง รองรับโหมดการประมาณค่าที่หลากหลาย รวมถึงเส้นโค้งมาตรฐาน การประมาณค่าเชิงเส้น (แกนใดก็ได้) และการประมาณค่าเชิงพื้นที่สำหรับส่วนโค้ง วงรี วงรี วงรี วงรี เส้นทางทรงกรวย/ขดลวด และเส้นโค้งเส้นโค้ง เหมาะสำหรับการปิดผนึกและการเสริมแรงกับผลิตภัณฑ์ทั้งทรงกลมและรูปทรงไม่สม่ำเสมอ ทั้งระบบควบคุมและฮาร์ดแวร์มีการออกแบบแบบโมดูลาร์ ช่วยให้สามารถปรับให้เข้ากับข้อกำหนดการประมวลผลผลิตภัณฑ์ที่หลากหลายได้อย่างยืดหยุ่น

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติผลิตภัณฑ์

ความสามารถในการจ่ายวิถี 3D อันทรงพลัง

สำหรับผลิตภัณฑ์ที่มีรูปร่างไม่ปกติ โปรไฟล์ทรงกลม หรือพื้นผิวโค้ง ระบบจะใช้กล้อง CCD เพื่อจับภาพโครงร่าง คำนวณจุดศูนย์กลางของผลิตภัณฑ์โดยอัตโนมัติ และใช้การชดเชยแกน จากนั้นจะขับเคลื่อนระบบควบคุมการจ่ายให้ดำเนินการตามกระบวนการ การแปลงวิถีเชิงพื้นที่ทำได้ง่ายและชาญฉลาด ทำให้มั่นใจในการวางตำแหน่งที่แม่นยำ

ชาญฉลาด ป้องกันข้อผิดพลาด และใช้งานง่าย

อุปกรณ์สามารถจับจุด "MARK" จากผลิตภัณฑ์มาตรฐานเพื่อใช้เป็นเทมเพลตการวางตำแหน่งสำหรับการเปรียบเทียบแบบเรียลไทม์ หรือสามารถค้นหาผลิตภัณฑ์โดยการตรวจจับขอบตามคุณสมบัติเฉพาะ โดยแจ้งเตือนความผิดปกติอย่างทันท่วงที ป้องกันข้อผิดพลาด เช่น วางผิดที่หรือจ่ายพลาดได้อย่างมีประสิทธิภาพ

การออกแบบแบบแยกส่วนเพื่อการกำหนดค่าที่ยืดหยุ่น

คุณสมบัติเสริม ได้แก่ การสแกนโค้ด QR, การรวมระบบ MES, การบ่มด้วยรังสียูวี, การตรวจจับระดับของเหลว, การชั่งน้ำหนักอัตโนมัติ และการเช็ดหัวฉีดอัตโนมัติ ทั้งระบบควบคุมและฮาร์ดแวร์ใช้การออกแบบแบบโมดูลาร์ อำนวยความสะดวกในการใช้งานง่าย ตลอดจนการบำรุงรักษาที่รวดเร็วและการเปลี่ยนส่วนประกอบ

• การรับรู้และการจ่ายภาพอัตโนมัติเต็มรูปแบบ

• เทคโนโลยีการควบคุมแบบประสานงาน 5 แกนเจ้าแรกในอุตสาหกรรมช่วยให้จ่ายได้อย่างแม่นยำตามวิถีเชิงพื้นที่ที่ผลิตภัณฑ์ต้องการ

• เทคโนโลยีการวัดความสูงด้วยเลเซอร์แบบไม่สัมผัสจะตรวจจับความสูงของผลิตภัณฑ์โดยอัตโนมัติและปรับความสูงของการจ่ายให้เหมาะสม

• ฟังก์ชันการขยายเสริมที่กว้างขวางเพื่อตอบสนองความต้องการในการจ่ายที่หลากหลาย

การใช้งานที่สำคัญ

- เครื่องใช้ไฟฟ้า

- การจ่ายขอบแผงสัมผัส (TP)

- การจ่ายหน้าจอที่มีรูปทรงไม่สม่ำเสมอ

- การจ่ายแบบหน้าจอโค้ง

- การจ่ายกรอบกลางโทรศัพท์มือถือ

- การจ่ายอุปกรณ์สวมใส่ได้

- การจ่ายขอบหน้าจอที่ยืดหยุ่น

- การเสริม FPC ของหน้าจอที่ยืดหยุ่น

ข้อมูลจำเพาะ

พารามิเตอร์พื้นฐาน	AM300Q
พลัง	220V 3.6KW 16A 50/60Hz
ความกดอากาศ	90 psi (5.5 บาร์)
ขนาด	1000 x 1200 x 1700 (กว้าง x ลึก x สูง)
น้ำหนักอุปกรณ์	790 กก
โปรโตคอลการสื่อสาร	สเมมา
ระบบขับเคลื่อน	มอเตอร์เชิงเส้น (XY), เซอร์โวมอเตอร์ (Z/A), DDR (C)
ระบบปฏิบัติการ	Win7/10
พื้นที่จ่ายยา	200 x 100 มม
เอ็กซ์วายซี ทราเวล	450 x 600 x 200 มม
ความแม่นยำของตำแหน่งแกน XYZ	XY: ±8 μm, Z: ±10 μm (3σ)
การทำซ้ำแกน XYZ	XY: ±3 μm, Z: ±5 μm (3σ)
สูงสุด ความเร็ว	1200 มม./วินาที
สูงสุด การเร่งความเร็ว	1.5ก
