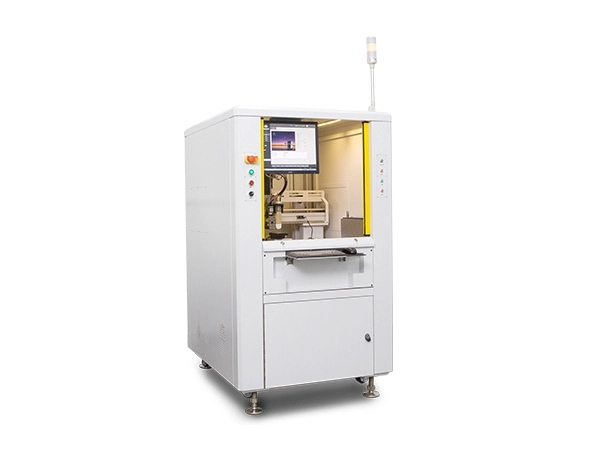

AM500N

AM500N เป็นระบบการจ่ายแบบประสานกัน 5 แกนแบบสัมผัส ออกแบบมาสำหรับกระบวนการต่างๆ เช่น การจ่ายบนพื้นที่ "รูบนหน้าจอ" (จอแสดงผลแบบจุด) และผนังด้านในของรูทรงกลม
ติดตั้งระบบควบคุมการเคลื่อนไหวอันทรงพลัง โดยรองรับโหมดการประมาณค่าที่หลากหลาย รวมถึงเส้นโค้งมาตรฐาน การประมาณค่าเชิงเส้นข้ามแกนที่ต้องการ และการประมาณค่าเชิงพื้นที่สำหรับส่วนโค้ง วงรี วงรี วงรี ทางเดินทรงกรวย และเส้นโค้งเส้นโค้ง เหมาะสำหรับการปิดผนึกและการเสริมแรงกับผลิตภัณฑ์ทั้งทรงกลมและรูปทรงไม่สม่ำเสมอ เข้ากันได้กับกาวประเภทต่างๆ และปรับให้เข้ากับกระบวนการต่างๆ ได้สูง ระบบให้ความแม่นยำสูง ความเร็วสูง และประสิทธิภาพการจ่ายที่แม่นยำ

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติผลิตภัณฑ์

ความสามารถในการจ่ายวิถี 3D อันทรงพลัง

สำหรับผลิตภัณฑ์ที่มีรูปร่างผิดปกติ กลม หรือโค้ง ระบบจะใช้กล้อง CCD เพื่อจับภาพรูปร่างภายนอก คำนวณจุดศูนย์กลางของผลิตภัณฑ์โดยอัตโนมัติ และใช้การชดเชยแกน จากนั้นจะขับเคลื่อนระบบควบคุมการจ่ายให้ดำเนินการตามกระบวนการ การแปลงวิถีเชิงพื้นที่ทำได้ง่ายและชาญฉลาด ทำให้มั่นใจในการวางตำแหน่งที่แม่นยำ

ชาญฉลาด ป้องกันข้อผิดพลาด และใช้งานง่าย

อุปกรณ์สามารถจับจุด "MARK" จากผลิตภัณฑ์มาตรฐานเพื่อใช้เป็นเทมเพลตการวางตำแหน่งสำหรับการเปรียบเทียบแบบเรียลไทม์ หรือค้นหาตำแหน่งผลิตภัณฑ์โดยการตรวจจับคุณลักษณะ Edge โดยแจ้งเตือนความผิดปกติอย่างทันท่วงที ป้องกันข้อผิดพลาด เช่น วางผิดที่หรือจ่ายพลาดได้อย่างมีประสิทธิภาพ

การออกแบบแบบแยกส่วนเพื่อการกำหนดค่าที่ยืดหยุ่น

คุณสมบัติเสริม ได้แก่ การสแกนโค้ด QR, การรวมระบบ MES, การตรวจจับระดับของเหลว และการทำความสะอาดหัวฉีดอัตโนมัติ ทั้งระบบควบคุมและฮาร์ดแวร์ใช้การออกแบบแบบโมดูลาร์ ทำให้มั่นใจได้ถึงความสะดวกในการใช้งานตลอดจนการบำรุงรักษาที่รวดเร็วและการเปลี่ยนส่วนประกอบ

• การรับรู้และการจ่ายภาพอัตโนมัติเต็มรูปแบบ

• เทคโนโลยีการควบคุมแบบประสานงาน 5 แกนเจ้าแรกในอุตสาหกรรมช่วยให้จ่ายได้อย่างแม่นยำตามวิถีเชิงพื้นที่ที่ผลิตภัณฑ์ต้องการ

• เทคโนโลยีการวัดความสูงด้วยเลเซอร์แบบไม่สัมผัสจะตรวจจับความสูงของผลิตภัณฑ์โดยอัตโนมัติและปรับความสูงของการจ่ายให้เหมาะสม

• ฟังก์ชันการขยายเสริมที่กว้างขวางเพื่อตอบสนองความต้องการในการจ่ายที่หลากหลาย

การใช้งานที่สำคัญ

- เครื่องใช้ไฟฟ้า

- การจ่ายกาวร้อนละลายสำหรับโพลาไรเซอร์ LCD และรูกลมของแบ็คไลท์

- การจ่ายยาปิดผนึกสำหรับช่องกลางของโทรศัพท์มือถือ

- การปิดผนึกการจ่ายช่องชาร์จโทรศัพท์มือถือ

- การจ่ายหมึกบนผนังด้านในของรูกลมของหน้าจอ OLED

ข้อมูลจำเพาะ

พารามิเตอร์พื้นฐาน	AM500N
พลัง	220V 3KW 12A 50/60Hz
ความกดอากาศ	90 psi (5.5 บาร์)
ขนาด	1000 x 1200 x 1700 (กว้าง x ลึก x สูง); ส่วนสูงไม่รวม FFU
น้ำหนักอุปกรณ์	790 กก
โปรโตคอลการสื่อสาร	สเมมา
ระบบขับเคลื่อน	มอเตอร์เชิงเส้น (XY), เซอร์โวมอเตอร์ (Z/A), DDR (C)
ระบบปฏิบัติการ	Win7/10
พื้นที่จ่ายยา	3–8 นิ้ว; เอฟพีซี ≤ 150 x 90 มม
เอ็กซ์วายซี ทราเวล	450 x 600 x 200 มม
ความแม่นยำของตำแหน่งแกน XYZ	XY: ±8 μm, Z: ±10 μm (3σ)
การทำซ้ำแกน XYZ	XY: ±3 μm, Z: ±5 μm (3σ)
สูงสุด ความเร็ว	1200 มม./วินาที
สูงสุด การเร่งความเร็ว	1.5ก
