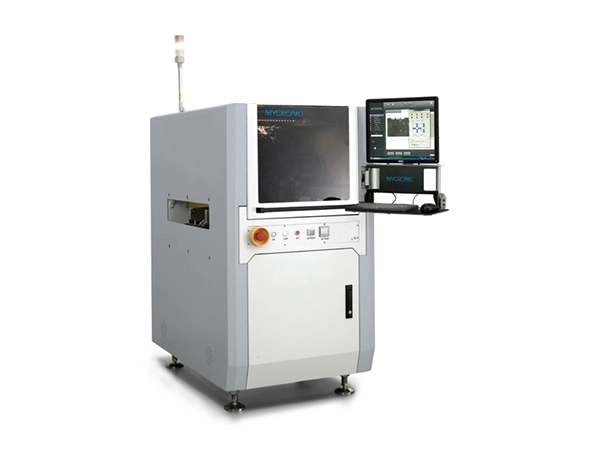

MYJ10X

แพลตฟอร์มการจ่ายบัดกรีแบบอินไลน์ MYJ10X ได้รับการออกแบบมาเพื่อตอบสนองความต้องการการจ่ายที่ซับซ้อนอย่างสมบูรณ์แบบสำหรับการใช้งานที่ยืดหยุ่น
เหมาะสำหรับสถานการณ์ที่ต้องการปริมาณบัดกรีที่แตกต่างกันหรือแผ่นจับที่มีความสูงต่างกัน ไม่ว่าจะเป็นการจ่ายครั้งแรกหรือการทำงานซ้ำ และเหมาะอย่างยิ่งสำหรับการผลิตที่ยืดหยุ่นและการสร้างต้นแบบอย่างรวดเร็ว มีการใช้กันอย่างแพร่หลายในภาคการผลิตที่มีความแม่นยำ เช่น SMT, FPC/PCB, LED และ MEMS

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติผลิตภัณฑ์

ระบบการพิมพ์แบบบัดกรีเพสต์เจ็ท MYJ10X รองรับ PCB ที่ไม่ใช่ระนาบ (ที่มีความสูงต่างกันน้อยกว่า 0.4 มม.) และมีความหนาของผงบัดกรีที่ควบคุมได้ ทำให้ผู้ใช้สามารถระบุความหนาที่แตกต่างกันในสถานที่ต่างๆ รองรับการพิมพ์ลงบนส่วนประกอบโดยตรง ทำให้เหมาะสำหรับกระบวนการประกอบแบบ 3D/แบบเรียงซ้อน และให้ประสิทธิภาพสูงโดยไม่จำเป็นต้องใช้สเตนซิล

- ไม่จำเป็นต้องมีลายฉลุ เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการรูปทรงข้อต่อบัดกรีเฉพาะ

- การเขียนโปรแกรมและการตรวจสอบอย่างรวดเร็วสำหรับผลิตภัณฑ์ต่างๆ

- สามารถจัดการกับปริมาตรการบัดกรีที่แปรผันอย่างมีนัยสำคัญระหว่างแผ่นอิเล็กโทรดที่อยู่ติดกันบนผลิตภัณฑ์เดียวกัน

- รองรับการใช้งานการจ่ายบัดกรี PoP (Package-on-Package) ได้อย่างง่ายดาย

- ไม่จำเป็นต้องทำความสะอาด บำรุงรักษาง่ายมาก

- เหมาะอย่างยิ่งสำหรับผลิตภัณฑ์ที่มีความหนาแน่นในการรวมตัวสูง

- การจ่ายแบบยืดหยุ่นเหมาะสำหรับผลิตภัณฑ์ที่มีพื้นผิวไม่เรียบ (ความสูงต่างกัน) ควบคุมปริมาณการบัดกรีได้อย่างแม่นยำ

ข้อมูลจำเพาะ

พารามิเตอร์พื้นฐาน	MYJ10X แพลตฟอร์มเจ็ตติ้งบัดกรีแบบอินไลน์
ขนาด	770 x 1200 x 1400 มม. (กว้าง x ลึก x สูง)
น้ำหนักเครื่อง	650 กก. (การกำหนดค่ามาตรฐาน)
พื้นที่จ่ายยา	กว้าง x ลึก = 350 มม. x 475 มม. (การกำหนดค่ามาตรฐาน)
สูงสุด ขนาด PCB (โหมดเลนเดียว)	กว้าง x ลึก = 350 มม. x 475 มม
สูงสุด ขนาด PCB (โหมดสองเลน)	กว้าง x ลึก = 350 มม. x 210 มม. (ติดตามคู่พร้อมกัน)
สายพานลำเลียง	ความสูง 890–965 มม.; การสื่อสาร SMEMA มาตรฐาน มีตัวเลือกแบบดูอัลแทร็กให้เลือก
ความสามารถในการรับน้ำหนักของสายพานลำเลียง (รวมฟิกซ์เจอร์)	3 กก. (จำเป็นต้องปรับแต่งสำหรับการบรรทุกที่หนักกว่า)
ช่วงการปรับความกว้างสายพานลำเลียง	แทร็กเดี่ยว: 50–475 มม.; ติดตามคู่พร้อมกัน: 50–210 มม
ความหนาของพีซีบี	0.5 มม.
ความแม่นยำของตำแหน่ง	±30μm @ 3σ (X, Y)
การทำซ้ำ	±15μm @ 3σ (X, Y)
สูงสุด ความเร็ว	1,000 มม./วินาที (X, Y)
สูงสุด การเร่งความเร็ว	1g (เอ็กซ์, วาย)

พารามิเตอร์พื้นฐาน	วาล์วฉีดบัดกรี
การกำหนดค่าวาล์ว AP (เล็ก)	215–260μm; 2.1–3.2nl; 200เฮิร์ต
การกำหนดค่าวาล์ว AG (กลาง)	330–520μm; 5–20nl; 160–300เฮิร์ต
แรงดันอากาศป้อนวัสดุ	15.9 ปอนด์ต่อตารางนิ้ว
ความสูงพุ่ง	0.6 ± 0.1 มม
ประเภทการรับรอง	ซีอี
