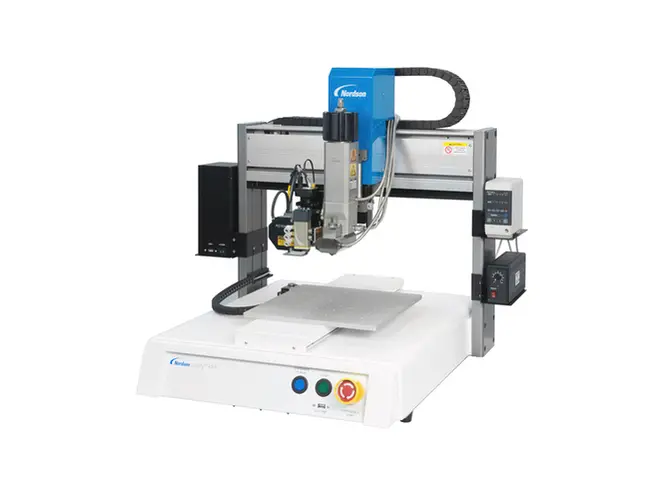

Unity™ ระบบจ่ายอัตโนมัติ 4 แกน

หุ่นยนต์ Unity 4 แกนมาพร้อมกับโต๊ะหมุนเฉพาะ ช่วยให้การจ่ายมีเสถียรภาพและแม่นยำยิ่งขึ้นในการใช้งานหลอมร้อนที่มีความแม่นยำ เมื่อเปรียบเทียบกับหุ่นยนต์ 4 แกนแบบดั้งเดิม

ส่งคำถาม

รายละเอียดสินค้า

ภาพรวม

ซอฟต์แวร์ UNITY Motion™ ระดับมืออาชีพและความสามารถในการมองเห็นแบบบูรณาการทำให้ระบบ Unity 4 แกนตั้งค่าและตั้งโปรแกรมได้ง่าย การเคลื่อนที่ X และ Y พร้อมกันระหว่างการหมุนแกน U ให้จุดตั้งโปรแกรมที่แม่นยำสำหรับการจ่ายที่มุมใดก็ได้ตามแนวระนาบการหมุน 360°

ข้อมูลจำเพาะและพารามิเตอร์

แบบอย่าง	ยูนิตี้ 4X-HV-U	ยูนิตี้ 4XP พลัส-ยู
จำนวนแกน	4 แกน	4 แกน
พื้นที่ทำงานสูงสุด (X/Y/Z/U)	350/400/100 มม. ±1080° (13.8/15.7/3.9 นิ้ว)	350/400/100 มม. ±1080° (13.8/15.7/3.9 นิ้ว)
น้ำหนักบรรทุกชิ้นงาน (มี/ยู)	7/2 กก. (15.4/4.4 ปอนด์)	22/2 กก. (48.5/4.4 ปอนด์)
น้ำหนักบรรทุกของเครื่องมือ	8 กก. (17.6 ปอนด์)	8 กก. (17.6 ปอนด์)
ความเร็วสูงสุด (XY/Z)	800/320 มม./วินาที (31.4/12.6 นิ้ว/วินาที)	500/250 มม./วินาที (19.7/9.8 นิ้ว/วินาที)
สูงสุด ความเร็ว (ยู)	1080°/วินาที	1080°/วินาที
น้ำหนักต่อหน่วย	61 กก. (134.5 ปอนด์)	70 กก. (154.3 ปอนด์)
ขนาด (กว้าง x ลึก x สูง)	820x672x867.5 มม. (32.2x26.5x34.2 นิ้ว)	820x672x867.5 มม. (32.2x26.5x34.2 นิ้ว)
ระบบขับเคลื่อน	ไมโครสเต็ปปิ้งมอเตอร์ 3 เฟส	สเต็ปปิ้งมอเตอร์แบบวงปิดและแพ็คเกจไดรเวอร์พร้อมเซ็นเซอร์สัมบูรณ์
ระบบขับเคลื่อน (U)	ไมโครสเต็ปปิ้งมอเตอร์ 5 เฟส	ไมโครสเต็ปปิ้งมอเตอร์ 5 เฟส
ความจุหน่วยความจำ	ที่เก็บข้อมูลพีซี	ที่เก็บข้อมูลพีซี
การจัดเก็บข้อมูล	ที่เก็บข้อมูลพีซี	ที่เก็บข้อมูลพีซี
I/O วัตถุประสงค์ทั่วไป	8 อินพุต/8 เอาต์พุต (อุปกรณ์เสริม 16/6)	8 อินพุต/8 เอาต์พุต (อุปกรณ์เสริม 16/6)
วิธีการขับ	ปตท. และ ซีพี	ปตท. และ ซีพี
พาวเวอร์ซัพพลาย	สลับอัตโนมัติ, AC 100–240 V, 380 W	สลับอัตโนมัติ, AC 100–240 V, 380 W
การแก้ไข	4 แกน (พื้นที่ 3 มิติ)	4 แกน (พื้นที่ 3 มิติ)
การทำซ้ำ	±0.02 มม. (0.0008 นิ้ว)	±0.01 มม. (0.0004 นิ้ว)
อุณหภูมิในการทำงาน	10–40°C (50–104°F)	10–40°C (50–104°F)
ระบบมอเตอร์แบบวงปิด	ไม่สามารถใช้ได้	รวมอยู่ด้วย
ระบบตรวจจับทิป	ไม่จำเป็น	รวมอยู่ด้วย
วิสัยทัศน์ที่มีความแม่นยำสูง	รวมอยู่ด้วย	รวมอยู่ด้วย
การตรวจจับความสูงของเลเซอร์	ไม่สามารถใช้ได้	ไม่จำเป็น
